농구대 규격서
표준규격 번호 : 2014-011
1. 적용범위 및 분류
1.1 적용범위
이 규격은 농구경기에서 골을 넣을 수 있도록 경기장의 양쪽에 적정한 높이로 설치하는 기구로 골대(링), 백보드, 받침대(지지대) 등으로 구성되며, 골네트는 이 표준에서 제외한다.
1.2 분류
|
물품분류번호 |
세부품명 |
물품식별 번호 |
규격명 |
용 도 |
인도조건 |
|
4922158401 |
농구대 |
|
|
농구경기에 사용되는 농구대 |
현장설치도 |
2. 적용자료 및 문서
다음의 인용표준은 이 표준의 적용을 위해 필수적이다, 발행연도가 표기된 인용표준은 인용된 판만을 적용하며 발행연도가 표기되지 않은 인용 표준은 최신판(모든 추록을 포함)을 적용한다. 또한 보유하고 있는 특허도 이에 포함시킬 수 있다.
|
|
< 작성요령 > |
|
|
|
| |
|
* 해당제품를 구성하기 위해 소요되는 재료에 대한 관련기준 및 특허정보등을 명시할 것.
《 예시 》 1) KS B 1010 마찰 접합용 고장력 6각 볼트ㆍ6각 너트ㆍ평 와셔의 세트 2) KS D 3512 냉간 압연 강판 및 강재 3) KS D 3568 일반 구조용 각형 강관 4) KS D 3752 기계 구조용 탄소 강재 5) KBA (대한농구연맹) 농구경기용 시설 및 장비 규격집. 6) KBL (대한프로농구연맹) 경기규칙 | ||
3. 필요조건
3.1 재료
|
|
< 작성요령 > |
|
|
|
| |
|
* 제품을 제조하기 위해 필요한 주요 원자재에 대하여 기재한다. - 식별번호: 제조업체에서 관리하고 있는 품목번호를 기재 - 재질: 부품의 소재 기호명으로서 기재 - 주재료공급자: 자재를 구매하는 업체 및 단위 부품을 제조하는 협력사를 기재 - 원산지: 해당 부품이 제조된 국가명을 기재 | ||
|
식별번호 |
부품명 |
규격치수 (㎜) |
( 대 )당 자재소요량 |
주재료 공급자 |
원산지 | ||
|
재질 |
단위 |
수량 | |||||
|
00000000 |
링 |
00×00 |
S45C |
개 |
1 |
000사 |
대한민국 |
|
|
프레임 |
00×00 |
SPSR400 |
개 |
4 |
000사 |
대한민국 |
※ 재료는 KS규격 또는 이와 동등 이상의 품질을 가져야 한다.
비고) 1. 링 : KS D 3752에 규정하는 SM 25C
2. 부착판, 와셔 : KS D 3512에 규정하는 것.
3. 백보드 : 목재 또는 플라스틱 판
4. 프레임 및 백보드 장치물의 사용소재 : KS D 3568에 규정하는 것.
5. 볼트 : 프레임 및 백보드 장치물의 사용소재 : KS B 1010에 규정하는 것.
3.2 형태 및 구조
|
|
< 작성요령 > |
| |||||||||||||||
|
|
| ||||||||||||||||
|
전체 제품외형과 구성품에 대한 형태를 표시하고 명칭에 따른 기능을 제시
| |||||||||||||||||
3.3 제조 및 가공
|
|
< 작성요령 > |
| ||||||||||||||||||||||||||||||||||||||||||||
|
|
| |||||||||||||||||||||||||||||||||||||||||||||
|

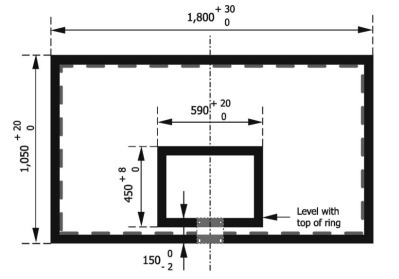

* 제조·가공 공정에 따라 자유롭게 기술(제조과정에서 품질관리 내용 포함)하고, 해당 공정도를 반드시 첨부할 것 《 예시 》 3.3.1 백보드 1) 투명한 1개의 판으로 만들어야 하며 빛이 반사되지 않는 무광 이어야 한다. 2) 규격은 1800㎜x1050㎜x15㎜이며 가장자리와 가운데에 50mm넓이의 백색 선으로 표시한다. 3) 가운데에는 직사각형의 박스를 그리며 바깥까지의 규격 590㎜x450㎜이고, 직사각형의 밑줄 윗부분이 림의 윗부분과 같은 높이로 그려야 하며, 백보드의 밑변으로부터 150㎜의 높이에 있도록 한다.
| ||||||||||||||||||||||||||||||||||||||||||||||
3.4 마감 및 외관
|
|
< 작성요령 > |
|
|
|
| |
|
* 업체의 생산공정, 제품 특성에 따라 자유롭게 기술
《예시》 1) 전체적인 균형이 잡혀있고 부품의 용접 부위는 매끄럽게 다듬어져 있어야 한다. 2) 고리는 경기도중 망을 엉키게 하거나 손상시킬 우려가 없는 구조로서 끝이 날카롭지 않아야 한다. 3) 백보오드가 목재인 경우 앞면을 흰색 아크릴 또는 폴리우레탄 페인트로 도장하여야 하며 뒷면은 유사한 도료로 도장하여야 한다. 다만, 어떤 색으로 도장하여도 됨 4) 링, 부착판 및 와셔는 자연건조형 프라이머로 도장한 후 자연건조형 오렌지색 광택 페인트로 두번 도장하여야 한다. | ||
3.5 기능 및 성능
|
|
< 작성요령 > |
|
|
|
| |
|
* 제품에 대한 기능 설명 및 성능사항을 객관적으로 기술할 것(성능관련 사항은 이를 측정할 수 있는 객관적 측정방법이 `4.검사 및 시험`에 기술되어야 함)
해당업체의 제품 기능을 자유롭게 기술하되, 필요시 아래사항 참고하여 작성 1) 링은 변형이 없어야 한다. 2) 백보오드의 변형은 최소화 되어야 한다. 3) 농구대는 큰 하중에도 견딜 수 있다. 4) 도막의 두께는 일정해야 한다. | ||
4. 검사 및 시험
4.1 검사방법
4.1.1 검사물의 크기 및 구성방법
조달청에 매회 납품하는 량을 1로트로 한다.
4.1.2 시료의 크기 및 채취방법
4.2항에 따른 전 항목 시험을 할 수 있는 시험시료를 KS Q ISO 2859-1의 부표2-A(AQL=1.0)에 따라 랜덤하게 채취한다.
4.1.3 검사결과 처리
완제품의 색상 및 겉모양은 육안으로 검사하되, 치수는 기구를 이용하여 측정하며, 4.2의 시험방법에 따라 시험하여 전 항목이 합격하면 그 로트는 합격으로 한다.
4.2 시험방법
4.2.1 육안검사
겉모양 및 구조는 관련표준 및 시방서에 적합한지 육안 검사한다.
4.2.2 성능검사
|
시험항목 |
시험기준 |
시험방법 | ||
|
백보드 |
휨 |
휘어지는 정도가 3㎜이하 |
4.2.2.1 (KBA농구경기용 시설 및 장비규격) | |
|
경도 |
떨어뜨린 높이의 최소 50%이상 튀어올라야 함 | |||
|
링 |
복원력 (스프링부착형에 한함) |
백보드로부터 가장 먼 링의 끝 부분에 최소 82kg, 최대 105kg의 정적인 부하를 주어도 벌어지지 않는 정도의 것이어야 함 |
KBA농구경기용 시설 및 장비규격 | |
|
압력에 의해 풀릴 때 10도 ~ 30도 벌어진 후 원래의 위치로 복원해야 함 | ||||
|
도막 두께 |
프라 이머 |
1㎜ 이상 |
| |
|
분체 도장 |
100㎛ 이상 | |||
4.2.2.1 백보드 경도 및 휨 검사
- 무게 50kg의 사각형 물체를(250mm의 높이와 너비, 길이 1,100mm) 아래 그림과 같이1,200mm의 거리에 2개의 나무막대기를 받침으로 하고 백보드 표면의 중앙 위에(테두리 없이)올려놓았을 때 휘어지는 정도가 최대한 3mm 이어야 한다.
- 볼을 백보드에 떨어뜨렸을 때 떨어뜨린 높이로부터 최소한 50% 튀어 올라야 한다.
5. 포장 및 표시
|
|
< 작성요령 > |
|
|
|
| |
|
* 다음의 예시를 참고하여 자유롭게 기술 《 예 시 》
5.1 포장 1) 성능에 대한 검사 및 시험이 끝나고 나면 운반 및 보관 시 손실 및 파손을 막기 위해 견고히 포장한다. 2) 우천 시를 대비하여 방수 및 방진을 고려한다.
5.2 표시 농구대에는 다음 사항을 표시하여야 한다. 1)종류 2)뒤판(백보드)의 재질 3)제조 년 월 일 또는 로트번호 4)제조자명 5)주소 또는 전화번호 | ||
6. 용도 및 재원 등
|
|
< 작성요령 > |
|
|
|
| |
|
* 다음의 예시를 참고하여 자유롭게 기술 《 예 시 》
6.1 용도 경기대회 및 체력, 협동성을 증진 시킬 목적의 농구 경기에 사용되는 농구대 6.2 발주제원 생산업체별 기준에 따른다. 6.3 기타 참고사항 공급자는 계약 시 붙임자료를 제출하여야 한다. 1. 제작도면 1부 2. 제품 사양서 1부 | ||
|
|
